Las 4 Fuerzas del Vuelo: Sustentación, Empuje, Peso y Resistencia

Un avión de 80 toneladas despega, vuela horas a 900 km/h y aterriza con precisión de metros. Un Cessna 152 de instrucción hace exactamente lo mismo, en otra escala. Los dos obedecen la misma física: cuatro fuerzas que actúan en simultáneo, y cuyo equilibrio determina si la aeronave sube, baja, acelera o mantiene vuelo estable.

Entender estas cuatro fuerzas, la sustentación aerodinámica, el peso, el empuje y la resistencia, es la base de toda la teoría de vuelo. Si estás estudiando para el PPA o simplemente querés entender por qué vuela un avión, esta guía cubre los conceptos desde el principio con las ecuaciones reales que se usan en la instrucción.

En EscuelasDeAviacion.net veo pasar a cientos de alumnos por el camino al PPA, y la aerodinámica es, sin discusión, el capítulo que más preguntas genera. Soy Pablo, y lo que vas a leer está armado con el material oficial de instrucción de esos mismos cursos, cruzado con bibliografía técnica de referencia.

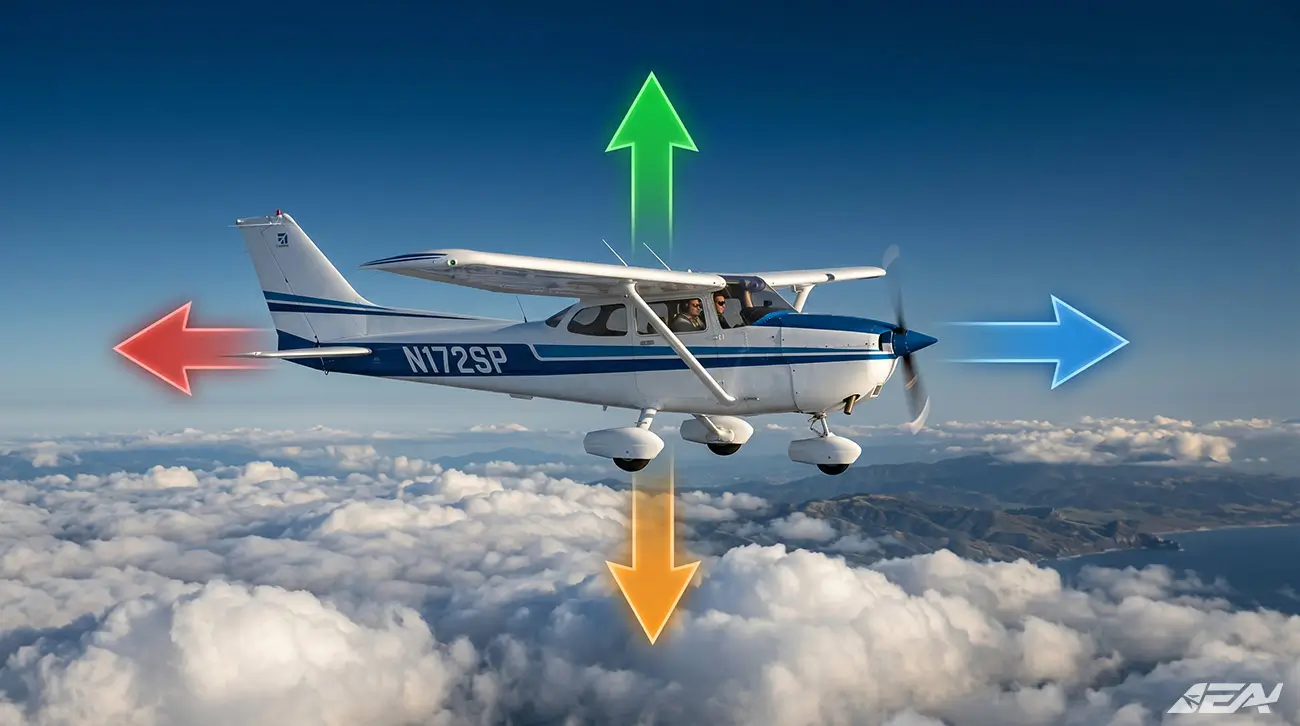

¿Qué son las 4 fuerzas del vuelo?

La aerodinámica es la parte de la física que estudia las reacciones del aire sobre los cuerpos que se mueven en él. Cuando un avión vuela, cuatro fuerzas actúan sobre él en forma permanente. Dos son perpendiculares a la trayectoria (sustentación y peso) y dos son paralelas a ella (empuje y resistencia).

En vuelo recto y nivelado a velocidad constante, estas fuerzas están en equilibrio perfecto. La tabla usa la nomenclatura estándar internacional: L (Lift = sustentación), W (Weight = peso), T (Thrust = empuje) y D (Drag = resistencia).

* En el ascenso estabilizado, la sustentación es en rigor ligeramente menor al peso, porque el vector de empuje tiene una componente vertical que ayuda a sostener la aeronave. La condición determinante para ascender es T > D (exceso de empuje sobre resistencia), no L > W. La tabla usa la simplificación habitual de instrucción básica.

Cada vez que un piloto mueve los mandos, cambia alguna de estas cuatro magnitudes. Entender cómo interactúan entre sí es lo que permite anticipar el comportamiento del avión en cualquier situación.

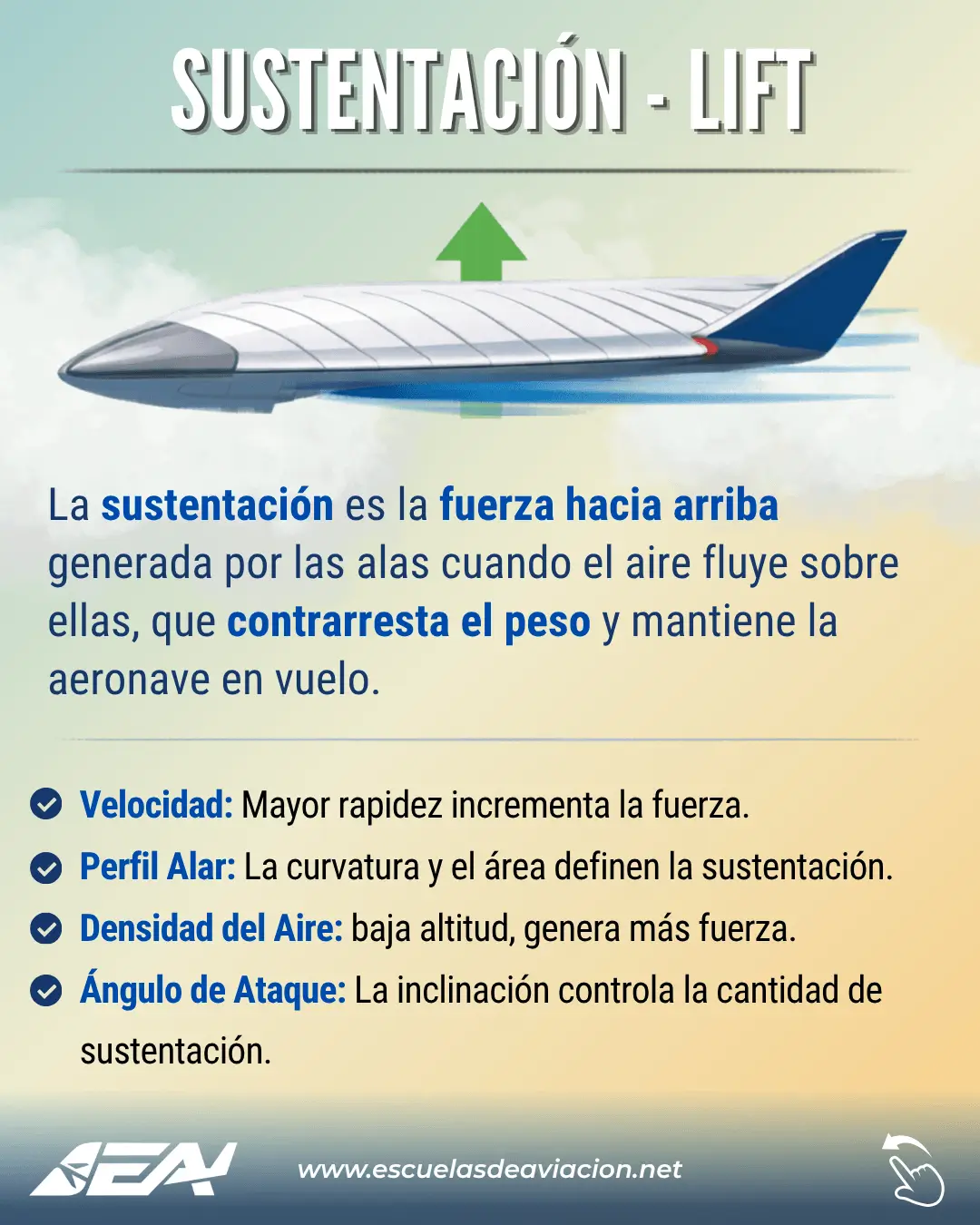

Sustentación aerodinámica (Lift): la fuerza que mantiene el avión en el aire

La sustentación es la fuerza aerodinámica que actúa perpendicular al viento relativo, hacia arriba, y que contrarresta el peso de la aeronave. Se genera en las alas (también llamadas planos o superficies sustentadoras) y es la razón fundamental por la que los aviones pueden volar.

¿Cómo se genera la sustentación?

Hay tres explicaciones complementarias, y las tres son correctas al mismo tiempo:

• Teorema de Bernoulli: Un fluido que se mueve más rápido ejerce menos presión. La geometría del perfil alar, combinada con el ángulo de ataque, produce una aceleración del flujo de aire sobre el extradós (cara superior), generando una zona de baja presión. El intradós (cara inferior) queda a mayor presión. La diferencia de presión entre las dos caras del ala produce una fuerza neta hacia arriba: la sustentación.
• Tercera ley de Newton (acción y reacción): El perfil alar desvía el flujo de aire hacia abajo. Por la ley de acción y reacción, el aire ejerce una fuerza equivalente hacia arriba sobre el ala. Esta deflexión es especialmente importante a ángulos de ataque altos.
• Efecto del plano inclinado: El ángulo de ataque hace que el ala actúe como un plano inclinado respecto al flujo de aire, produciendo una resultante aerodinámica con componente hacia arriba. Este efecto se vuelve más importante a ángulos de ataque elevados. (Es una simplificación conceptual útil que ilustra el rol del ángulo de ataque, no un modelo físico independiente de los anteriores.)

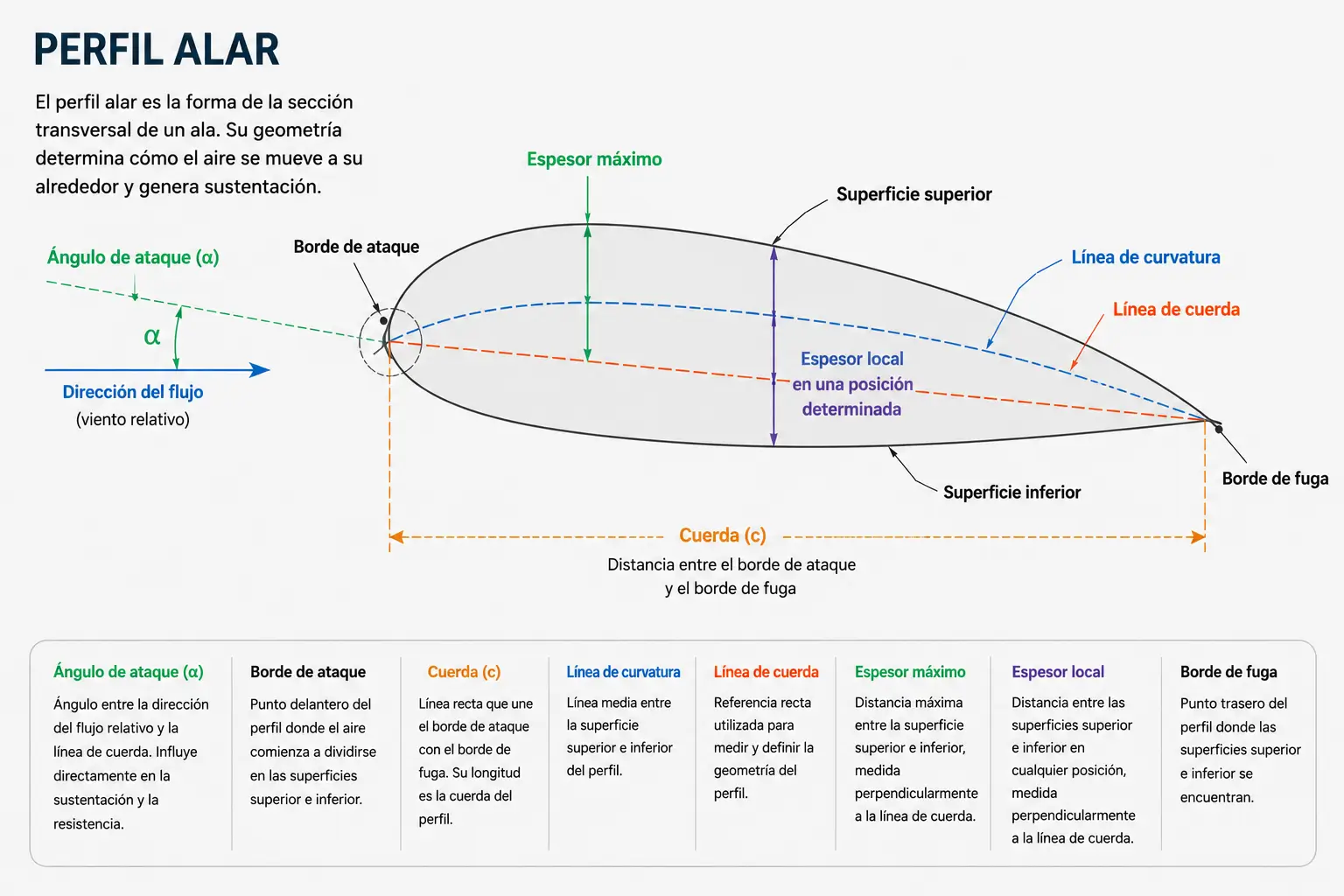

El perfil alar: la forma que hace posible el vuelo

El perfil alar es el corte transversal del ala, diseñado específicamente para producir sustentación. Sus partes principales son:

• Borde de ataque: el borde delantero, el primero en contactar el aire.
• Borde de fuga: el borde trasero, donde los flujos del extradós e intradós se reúnen.
• Extradós: la cara superior, más curvada. El flujo de aire se acelera sobre el extradós → baja presión.
• Intradós: la cara inferior, menos curvada. El aire la recorre más lento → alta presión.
• Cuerda geométrica: la línea recta imaginaria que une el borde de ataque con el de fuga. Es la referencia para medir el ángulo de ataque.

Ángulo de incidencia y ángulo de ataque

Son dos conceptos distintos que se confunden con frecuencia:

• Ángulo de incidencia: el ángulo entre el eje longitudinal del avión y la cuerda geométrica. Es fijo, determinado en el diseño del avión (típicamente entre 2° y 5°). El piloto no puede modificarlo.
• Ángulo de ataque (AoA): el ángulo entre la cuerda geométrica y el viento relativo. Este sí lo controla el piloto moviendo el mando de profundidad. A mayor ángulo de ataque, mayor sustentación… hasta cierto límite.

La ecuación de la sustentación

Cada variable de esta ecuación tiene un significado preciso:

La conclusión práctica es importante: en vuelo, el piloto tiene dos palancas para controlar la sustentación. La velocidad (V, que aparece al cuadrado, por lo que tiene un efecto muy fuerte) y el ángulo de ataque (que modifica el CL). Todo lo demás es fijo.

El coeficiente de sustentación (C_L) y el stall

El CL aumenta linealmente con el ángulo de ataque hasta un punto máximo llamado ángulo crítico de ataque (aproximadamente 16° en perfiles de entrenamiento típicos como el NACA 2412). Hasta ese punto, más ángulo de ataque = más sustentación.

Pero si se supera el ángulo crítico, ocurre algo abrupto: el flujo de aire ya no puede seguir la curvatura del extradós, se desprende de la superficie y genera turbulencia. El CL cae drásticamente, la sustentación disminuye de forma brusca y la resistencia aumenta. Esto es el stall o pérdida aerodinámica.

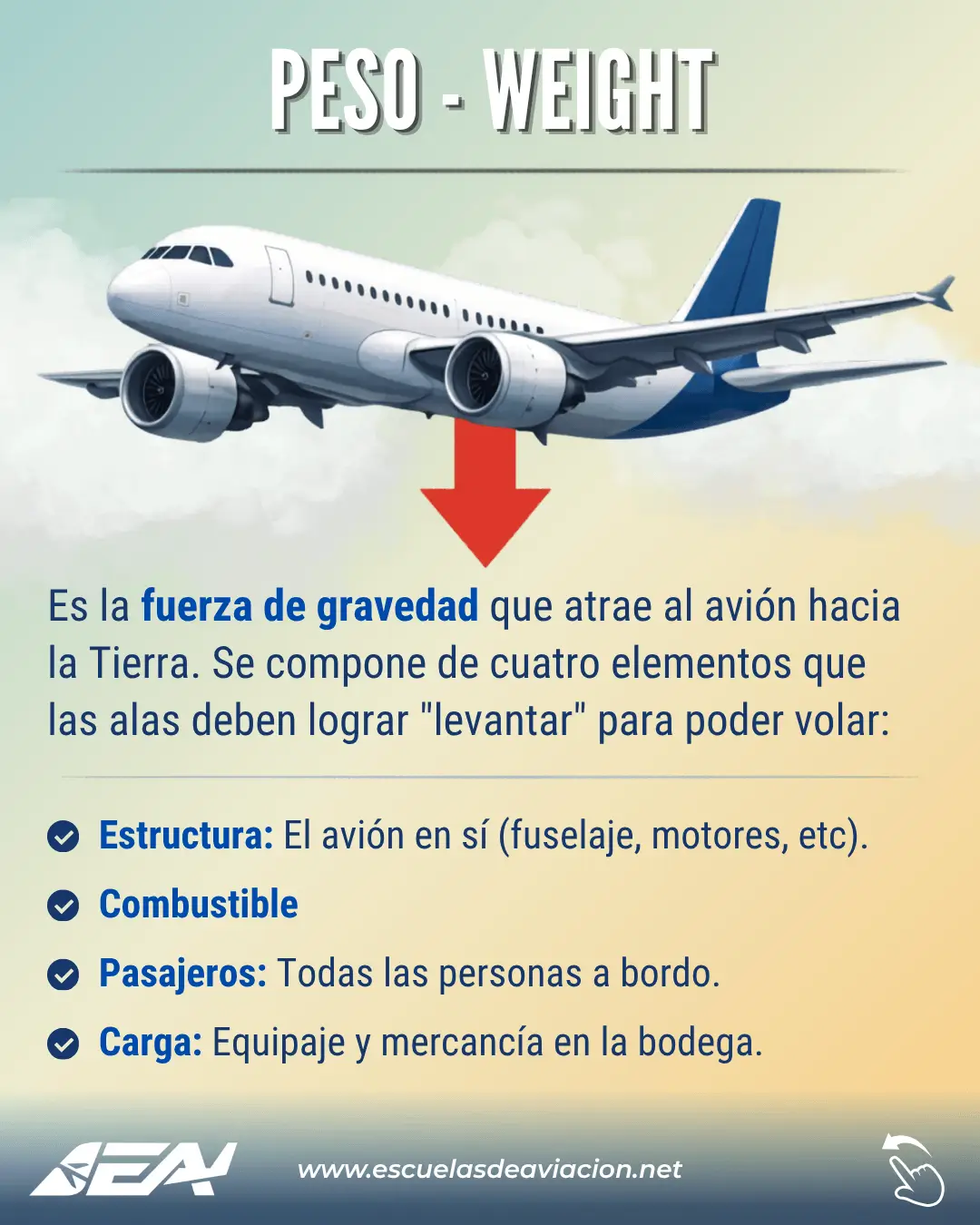

Peso (Weight): la fuerza que se opone al vuelo

El peso es la fuerza con la que la gravedad terrestre atrae a la aeronave hacia el centro de la Tierra. Actúa siempre verticalmente hacia abajo, sin importar la actitud del avión. Su punto de aplicación es el centro de gravedad (CG), que debe mantenerse dentro de los límites establecidos en el manual de vuelo.

El peso total de una aeronave en vuelo es la suma de cuatro componentes:

• Estructura: el avión en sí (fuselaje, alas, motores, tren de aterrizaje, sistemas).
• Combustible: que se consume durante el vuelo, lo que hace que el peso disminuya progresivamente.
• Pasajeros y tripulación: todas las personas a bordo.
• Carga: equipaje y mercancía en la bodega.

Para que el avión vuele, las alas deben generar una sustentación igual o mayor al peso total. Por eso el peso máximo de despegue (MTOW) es un límite crítico: no es arbitrario, sino que está calculado para garantizar que las alas puedan producir la sustentación necesaria a las velocidades de operación del avión.

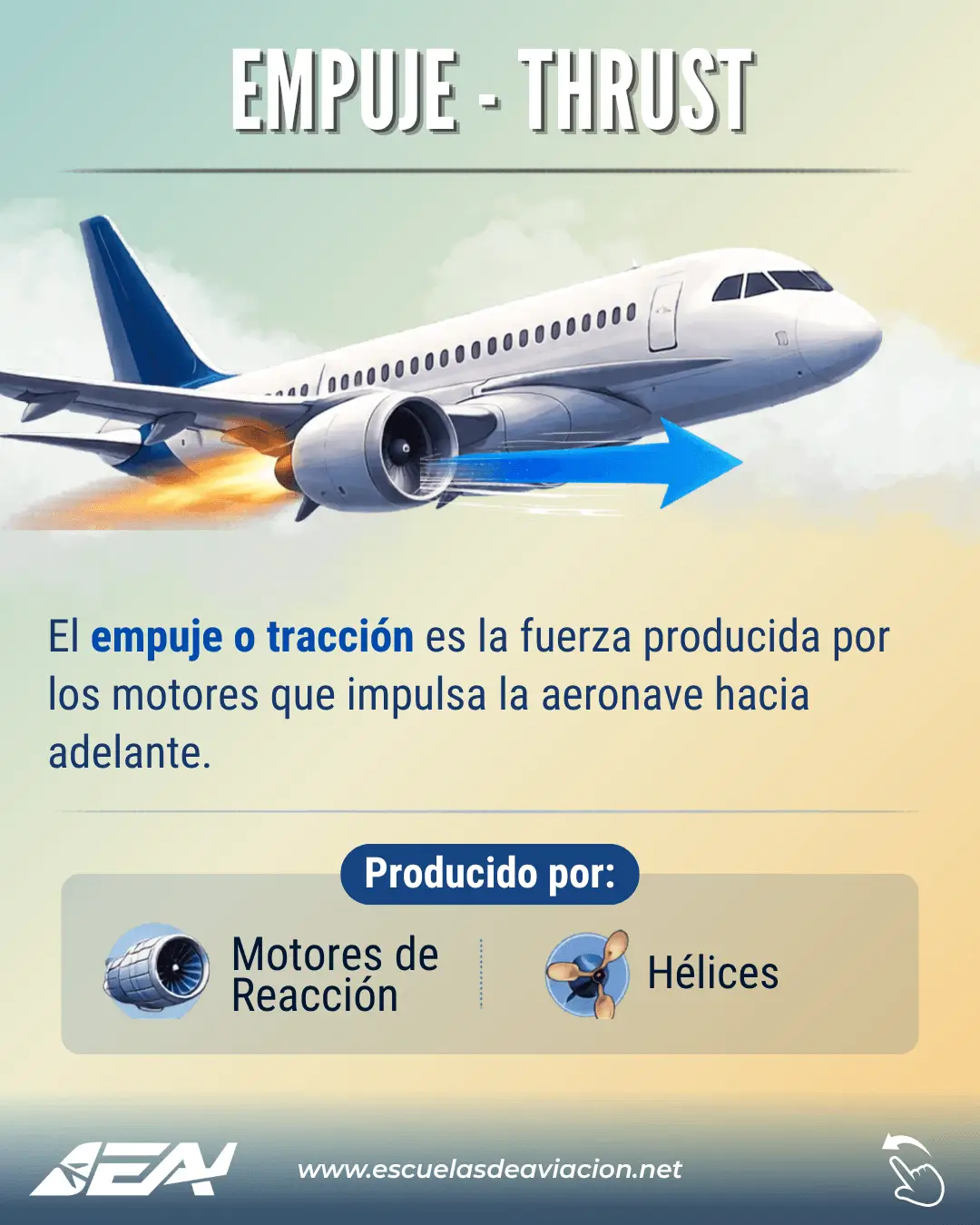

Empuje (Thrust): la fuerza que mueve el avión hacia adelante

El empuje o tracción es la fuerza que mueve la aeronave hacia adelante a través del aire. Se genera por transformación energética: combustible convertido en energía mecánica que acelera una masa de aire hacia atrás, produciendo por reacción (Tercera ley de Newton) una fuerza hacia adelante.

En la aviación civil, el empuje se genera de dos formas principales:

• Motores de pistón con hélice: el motor gira la hélice, que actúa como un ala giratoria y acelera el aire hacia atrás. Es el sistema de los aviones de entrenamiento como el Cessna 152 o el Piper PA-28.
• Motores a reacción (turbofan / turbojet): el motor aspira aire, lo comprime, lo mezcla con combustible, lo quema y expulsa los gases a alta velocidad. La reacción produce el empuje. Es el sistema de los aviones comerciales.

El empuje debe superar a la resistencia para que el avión acelere. En vuelo nivelado a velocidad constante, ambas fuerzas se equilibran. Cuando el piloto reduce el empuje, la resistencia frena el avión; cuando lo aumenta, el avión acelera o asciende.

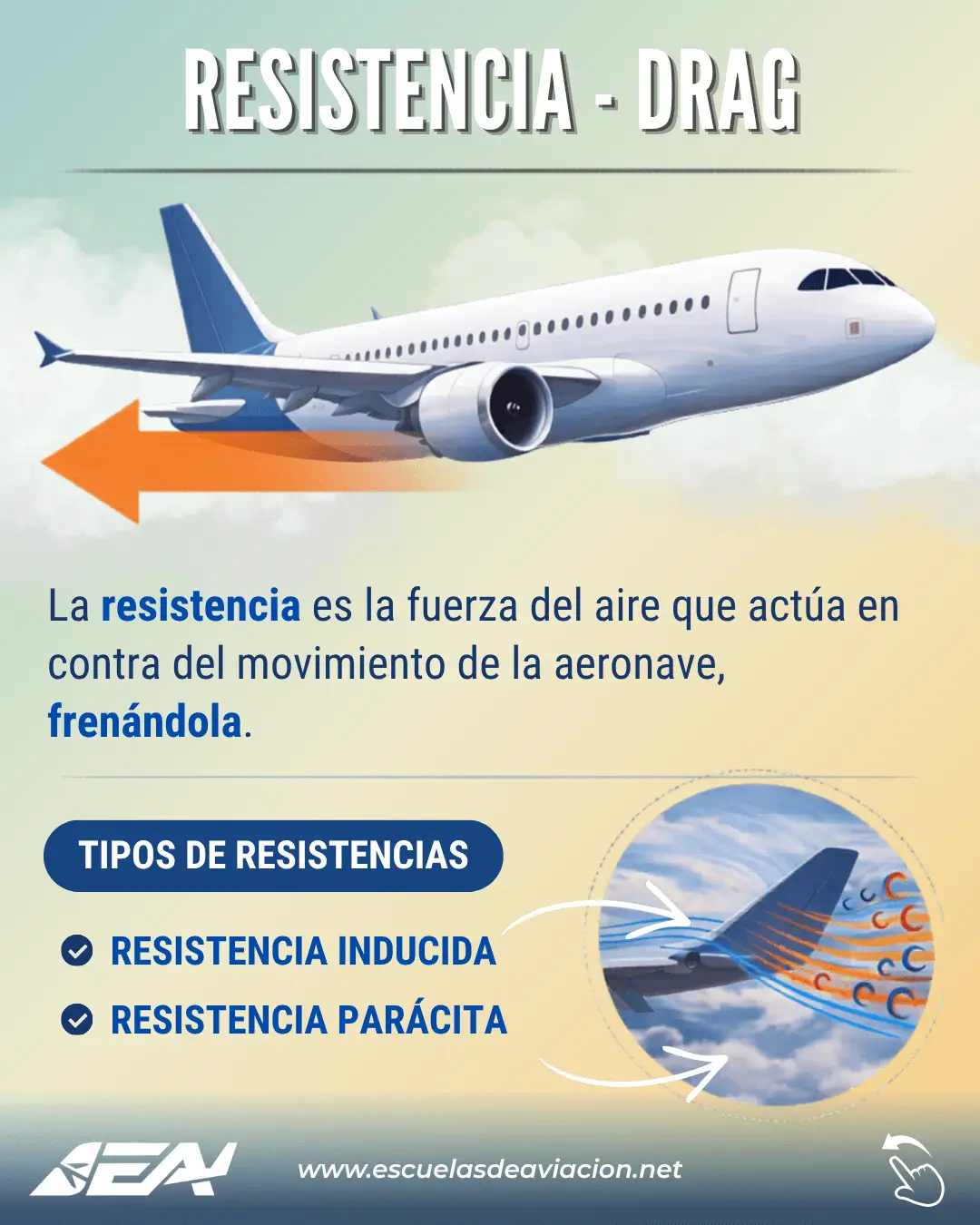

Resistencia (Drag): la fuerza que frena el vuelo

La resistencia aerodinámica es la fuerza que actúa paralela y en el mismo sentido del viento relativo, oponiéndose al movimiento hacia adelante de la aeronave. No existe una sola resistencia sino varios tipos que se suman para dar la resistencia total.

Resistencia parásita (D_p)

Es la resistencia generada por todas las partes del avión que no producen sustentación: fuselaje, tren de aterrizaje, antenas, uniones entre piezas. Su magnitud es proporcional al cuadrado de la velocidad: a mayor velocidad, la resistencia parásita crece rápidamente. Por eso los aviones rápidos tienen diseños aerodinámicos muy limpios, sin partes que sobresalgan innecesariamente.

Un concepto útil es el Área Frontal Equivalente (AFE): la suma de todas las superficies frontales de cada parte del avión que generan resistencia parásita. Reducir el AFE es uno de los objetivos principales del diseño aerodinámico.

Resistencia inducida (D_i)

Es la resistencia que se produce como consecuencia directa de generar sustentación. En las puntas de las alas, la diferencia de presión entre extradós (baja presión) e intradós (alta presión) hace que el aire de abajo busque equilibrarse con el de arriba. Este movimiento genera remolinos llamados vórtices de punta de ala, que inclinan el vector de sustentación hacia atrás, convirtiendo una parte de esa fuerza en resistencia.

La resistencia inducida tiene una relación inversa con la velocidad: a mayor velocidad, menor resistencia inducida. Es dominante a bajas velocidades y ángulos de ataque altos, exactamente cuando más la necesitamos (despegue y aterrizaje). Para reducirla, se diseñaron los winglets, las pequeñas superficies verticales en las puntas de las alas de los aviones modernos que debilitan y redistribuyen los vórtices de punta de ala. BoldMethod tiene una explicación visual excelente sobre cómo funcionan los winglets.

Resistencia por fricción (D_f)

Se genera en la capa límite, la delgada capa de aire que está en contacto directo con la superficie del avión y que se frena por la viscosidad del aire. Cuanto más rugosa sea la superficie o mayor el área expuesta, mayor es la resistencia por fricción. Por eso los aviones se pintan, se pulen y se revisan regularmente para detectar daños en el recubrimiento.

Cómo se equilibran las 4 fuerzas en cada fase del vuelo

Las cuatro fuerzas no actúan de forma aislada: se compensan en pares. Sustentación y peso en el eje vertical; empuje y resistencia en el eje horizontal. El comportamiento de la aeronave es el resultado de cómo se relacionan esas dos ecuaciones en cada momento del vuelo.

Vuelo recto y nivelado a velocidad constante

Es el estado de equilibrio de referencia. La sustentación es exactamente igual al peso (L = W) y el empuje es exactamente igual a la resistencia (T = D). El avión no sube, no baja, no acelera ni frena. El piloto mantiene ese equilibrio con correcciones pequeñas y constantes.

Despegue

Al inicio de la carrera de despegue, la sustentación es menor al peso (L < W) porque la velocidad todavía no es suficiente. A medida que el avión acelera, la velocidad aumenta y con ella la sustentación. Cuando L = W (velocidad de despegue, V_LOF), el avión se separa del suelo. Al rotar y aumentar el ángulo de ataque, el piloto incrementa el CL y, en consecuencia, L supera brevemente a W, iniciando el ascenso inicial.

Ascenso

Para ascender, el empuje debe superar a la resistencia (T > D). El exceso de empuje es lo que proporciona la energía para ganar altitud. En un ascenso estabilizado a velocidad y tasa de ascenso constantes, las fuerzas vuelven a un nuevo equilibrio.

Planeo (sin motor)

En vuelo planeado, el empuje del motor es cero y la resistencia frena el avión. La energía que mantiene el movimiento proviene de la pérdida de altitud: la energía potencial se convierte en cinética a medida que la aeronave desciende. La pérdida de altitud es progresiva. La relación entre la distancia horizontal recorrida y la vertical perdida se llama relación de planeo. Un Cessna 152 tiene una relación de planeo de aproximadamente 9:1 — por cada metro de descenso, avanza 9 metros horizontalmente.

Aterrizaje

Al reducir el empuje y extender los flaps, el piloto aumenta tanto la sustentación como la resistencia. Los flaps permiten volar a velocidades menores sin entrar en pérdida, lo que hace posible aterrizar en distancias cortas con velocidades controladas.

Hipersustentación: flaps, slats y dispositivos hipersustentadores

Los dispositivos hipersustentadores son superficies móviles que modifican temporalmente el perfil alar para generar más sustentación a bajas velocidades. Sin ellos, los aviones necesitarían pistas mucho más largas para despegar y aterrizar.

Su mecanismo de acción es aumentar la curvatura del ala, lo que eleva el coeficiente CL sin cambiar la actitud del avión. El resultado: más sustentación a la misma velocidad, o la misma sustentación a menor velocidad.

Los principales tipos son:

• Flaps: ubicados en el borde de fuga de las alas. Los hay de varios tipos según su efectividad: plano (el más simple), partido o Zap, ranurado y Fowler (el más efectivo, utilizado en aviones de gran porte porque aumenta también la superficie alar).
• Slats: ubicados en el borde de ataque. Generan un espacio por donde pasa aire del intradós al extradós, retrasando el desprendimiento del flujo y permitiendo ángulos de ataque más altos antes del stall.

Preguntas frecuentes sobre las 4 fuerzas del vuelo

¿Cuáles son las 4 fuerzas que actúan sobre un avión?

Las cuatro fuerzas son: sustentación (Lift), que actúa hacia arriba y contrarresta el peso; peso (Weight), que actúa hacia abajo por la gravedad; empuje (Thrust), que mueve el avión hacia adelante; y resistencia aerodinámica (Drag), que frena el movimiento. Actúan en pares opuestos: sustentación vs. peso en el eje vertical, y empuje vs. resistencia en el eje horizontal.

¿Cómo se genera la sustentación en un avión?

La sustentación se genera principalmente por la diferencia de presión entre el extradós (cara superior del ala, menor presión) y el intradós (cara inferior, mayor presión). Esta diferencia resulta de que el aire sobre el extradós viaja más rápido (Principio de Bernoulli) y de que el perfil alar desvía el flujo de aire hacia abajo (Tercera ley de Newton). Ambos efectos contribuyen a la fuerza resultante hacia arriba.

¿Qué es el coeficiente de sustentación (CL)?

El CL es un número adimensional que representa la eficiencia aerodinámica del ala en un momento dado. Depende fundamentalmente del ángulo de ataque: a mayor ángulo de ataque, mayor CL, y por lo tanto mayor sustentación. Cada perfil alar tiene una curva CL-ángulo de ataque característica con un valor máximo que no se puede superar sin entrar en pérdida (stall).

¿Qué es el stall o pérdida aerodinámica?

El stall ocurre cuando se supera el ángulo crítico de ataque del ala. El flujo de aire se desprende del extradós, el CL cae abruptamente y la sustentación disminuye de forma brusca. El avión pierde sustentación y tiende a descender. Es importante entender que el stall no depende de la velocidad, sino del ángulo de ataque: puede ocurrir a cualquier velocidad si se supera el ángulo crítico.

¿Qué diferencia hay entre resistencia parásita e inducida?

La resistencia parásita es la que generan las partes del avión que no producen sustentación (fuselaje, tren, antenas) y aumenta con el cuadrado de la velocidad. La resistencia inducida es consecuencia directa de generar sustentación: se produce por los vórtices de punta de ala y decrece al aumentar la velocidad. A bajas velocidades, la resistencia inducida es dominante; a altas velocidades, lo es la parásita.

¿Por qué los winglets reducen la resistencia?

Los winglets son pequeñas superficies aerodinámicas en las puntas de las alas que reducen la formación de vórtices de punta de ala. Al debilitar y redistribuir esos vórtices, disminuyen la resistencia inducida y permiten que el vector de sustentación apunte más verticalmente en lugar de inclinarse hacia atrás. El resultado es un vuelo más eficiente, menor consumo de combustible y mayor alcance.

¿Puede volar un avión sin motor?

Sí. Un avión sin motor entra en planeo: la sustentación sigue siendo generada por las alas mientras haya velocidad relativa. El empuje es cero y la resistencia frena progresivamente el avión, que desciende suavemente. La relación de planeo indica cuánta distancia horizontal se recorre por cada metro de descenso. Un Cessna 152 puede planear aproximadamente 9 metros horizontales por cada metro de descenso.

¿Por qué a mayor altitud hay que volar más rápido?

Porque la densidad del aire (ρ) disminuye con la altitud. En la ecuación L = ½ρV²SC_L, si ρ baja y el peso del avión es el mismo (L debe seguir igual a W), la velocidad V tiene que aumentar para compensar. Por eso los aviones de pasajeros a 10.000 metros de altitud vuelan a velocidades verdaderas (TAS) muy superiores a las de los aviones de instrucción a baja altura.

¿Qué pasa con las 4 fuerzas durante un viraje?

En un viraje, la sustentación se divide en dos componentes: uno vertical (que sostiene el avión contra la gravedad) y uno horizontal (que produce la curvatura del viraje). Para que el componente vertical siga igualando al peso, hay que aumentar la sustentación total, lo que implica mayor ángulo de ataque y/o mayor velocidad. Esto aumenta el factor de carga y eleva la velocidad de pérdida respecto al vuelo nivelado.

¿Qué hace exactamente un flap?

Los flaps son superficies hipersustentadoras ubicadas en el borde de fuga de las alas. Al extenderse, aumentan la curvatura del perfil alar, lo que eleva el coeficiente de sustentación CL. Esto permite generar la sustentación necesaria a velocidades menores, haciendo posibles despegues y aterrizajes más cortos. Los ángulos pequeños de flap se usan en despegue (más sustentación, poca resistencia extra) y los ángulos máximos en aterrizaje (sustentación sostenida a baja velocidad con mucha resistencia extra para frenar).
