Imagina la emoción de volar sobre vastos paisajes o navegar entre imponentes cadenas montañosas. En esos momentos, surge una pregunta fundamental: ¿cómo saben los pilotos exactamente hacia dónde dirigirse, en un espacio tridimensional sin las calles o señales terrestres habituales? La respuesta, en gran medida, reside en un concepto fascinante y crucial para la navegación aérea: los radiales VOR.
Desde los albores de la aviación, la necesidad de orientación precisa ha sido un desafío constante. Si alguna vez te has preguntado cómo se trazan esas “carreteras invisibles” que las aeronaves siguen con asombrosa exactitud, este artículo es para ti. Comprenderás de forma sencilla qué son los radiales, cómo funcionan y por qué son absolutamente cruciales para cualquier persona que sueñe con pilotar un avión.
Dominar la navegación mediante radiales VOR (Very High Frequency Omnidirectional Range) es un pilar fundamental en la formación de todo piloto. Esta habilidad esencial se enseña y se practica rigurosamente en las escuelas de vuelo, siendo una parte integral del currículum para obtener la licencia de piloto privado y garantizar la seguridad en cada vuelo. El cielo, que puede parecer vasto e intimidante para el piloto novato, se torna un espacio navegable y estructurado gracias a sistemas como el VOR.
¿Qué son exactamente los radiales en aviación?
Para comprender la navegación aérea, es imprescindible entender primero los componentes que la hacen posible. Los radiales son el corazón del sistema de navegación VOR.
El VOR: Tu faro en el inmenso cielo
Un VOR, siglas de Very High Frequency Omnidirectional Range (Radiofaro Omnidireccional de Muy Alta Frecuencia), es una estación de radioayuda terrestre que funciona como un faro para la navegación aérea. Estas estaciones emiten señales de radio en muy alta frecuencia (VHF) en todas las direcciones. Su propósito fundamental es proporcionar a los pilotos una referencia constante y fiable que les permita determinar su posición y la dirección hacia la cual deben dirigirse. Se encuentran estratégicamente ubicadas en aeropuertos y a lo largo de rutas aéreas, formando una red que posibilita la navegación precisa a través de vastas extensiones. En esencia, un VOR permite a las aeronaves volar de un punto a otro siguiendo una trayectoria definida por el sistema.
Los radiales: Las 360 “autopistas magnéticas” que te guían
Un radial es cada una de las 360 líneas o “caminos” imaginarios que se extienden hacia afuera desde una estación VOR. La analogía más utilizada y clara es la de los rayos de una rueda de bicicleta, donde el eje es la estación VOR y cada rayo representa un radial distinto. Cada uno de estos 360 radiales está separado por un grado, cubriendo así un círculo completo alrededor de la estación VOR. Estas “autopistas invisibles” son las que los pilotos utilizan para navegar.
Cada radial está definido por un rumbo magnético específico desde la estación VOR. Esto significa que la dirección de cada radial se mide en relación con el norte magnético, no el norte geográfico. Esta distinción es crucial, ya que los instrumentos de navegación de la aeronave, como la brújula, también se refieren al norte magnético.
- El radial 090 (R−090) se extiende hacia el Este magnético desde la estación VOR.
- El radial 180 (R−180) se extiende hacia el Sur magnético.
- Y así sucesivamente para los 360 grados.
Esta orientación magnética es fundamental porque permite al piloto alinear su navegación directamente con las indicaciones de su brújula magnética y con la información presentada en las cartas de navegación aeronáutica.
¿Cómo “lee” un avión un radial? La tecnología VOR
Entender que existen 360 “caminos” invisibles emanando de una estación VOR es el primer paso. El siguiente es comprender cómo la aeronave interpreta estas señales y las presenta al piloto de una manera útil.
Las dos señales clave: Referencia y variable
La magia detrás de la determinación de un radial reside en la transmisión y recepción de dos señales distintas en la banda de VHF por parte de la estación VOR:
- Señal de Referencia: Es una señal omnidireccional, lo que significa que se emite con la misma característica en todas las direcciones (360 grados) simultáneamente.
- Señal Variable: Esta señal es direccional y rota electrónicamente alrededor de la estación VOR a una velocidad constante (típicamente 30 revoluciones por segundo). La característica fundamental de esta señal variable es que su “fase” cambia con cada grado de azimut alrededor del VOR.
El receptor VOR a bordo de la aeronave capta ambas señales y mide la diferencia en sus “fases”. Esta diferencia de fase es única para cada uno de los 360 radiales, permitiendo al equipo del avión determinar con precisión en qué radial se encuentra la aeronave con respecto a la estación VOR.
El indicador de desviación de rumbo (CDI): Tu guía visual
El instrumento principal en la cabina para visualizar la información del VOR es el Indicador de Desviación de Rumbo o CDI (Course Deviation Indicator). Este instrumento traduce las complejas señales de radio en una representación gráfica simple que el piloto puede interpretar fácilmente. Sus componentes básicos son:
- Aguja Vertical (Needle) o Barra de Desviación de Curso: Esta aguja (o barra) se mueve hacia la izquierda o derecha, indicando la posición del radial seleccionado por el piloto en relación con la aeronave.
- Si la aguja está centrada, la aeronave está sobre el radial seleccionado.
- Si la aguja está a la derecha, el radial seleccionado se encuentra a la derecha de la aeronave.
- Si la aguja está a la izquierda, el radial seleccionado se encuentra a la izquierda de la aeronave.
- Generalmente, la carátula del CDI tiene puntos o marcas. Cada punto suele representar 2 grados de desviación del radial seleccionado. Una desviación completa de la aguja suele indicar 10 grados o más de desviación.
- Selector Omni-Direccional (OBS – Omni Bearing Selector) o Selector de Curso: Es una perilla que el piloto gira para seleccionar el radial (o curso) deseado que quiere seguir o interceptar.
- Indicador TO/FROM/OFF (Bandera de Indicación): Este pequeño indicador muestra información crucial:
- TO (HACIA): Indica que, si la aeronave vuela el curso seleccionado en el OBS, se dirigirá hacia la estación VOR.
- FROM (DESDE): Indica que, si la aeronave vuela el curso seleccionado en el OBS, se alejará desde la estación VOR. Es importante destacar que cuando la indicación es FROM y la aguja está centrada, el radial indicado por el OBS es el radial verdadero en el que se encuentra la aeronave.
- OFF (o una bandera roja/NAV): Indica que la señal VOR no se está recibiendo de manera fiable. En este caso, las indicaciones del CDI no son válidas.
La correcta interpretación del indicador TO/FROM es vital. Si seleccionas un radial con el OBS y la bandera indica “TO”, ese curso te llevará hacia la estación. Si indica “FROM”, te alejará, y si la aguja está centrada, el OBS muestra el radial en el que te encuentras.
¡A volar! Usando radiales VOR en la práctica
Una vez entendidos los conceptos básicos, es hora de llevarlos a la cabina. La navegación VOR es un procedimiento metódico.
Sintonizar e identificar la estación VOR
- Busca la Frecuencia: En las cartas de navegación aeronáutica.
- Sintoniza: En el receptor NAV del avión.
- Identifica: Escucha el código Morse de tres letras del VOR para confirmar la estación correcta. ¡Este paso es crítico!
Determinando tu posición actual: ¿En qué radial estoy?
Gira el OBS hasta centrar la aguja del CDI. Si la bandera indica “FROM”, el OBS muestra tu radial actual. Si es “TO”, tu radial es el recíproco (180° opuesto).
“Centrando la aguja”: Mantenerse en el radial (tracking)
Para mantenerte en el radial, si el viento te desvía, la aguja del CDI lo mostrará. Realiza pequeñas correcciones de rumbo hacia la aguja. Establece un ángulo de corrección de deriva (“crab angle”) para compensar el viento.
Interceptando un radial
Para cambiar a un nuevo radial:
- Selecciona el radial deseado en el OBS.
- Vira hacia la aguja (usualmente 30-45 grados) para interceptarlo.
- A medida que la aguja se centra, vira de regreso al rumbo del radial, anticipándote para no sobrepasarlo.
Consideraciones importantes:
- Cono de confusión: Directamente sobre el VOR, las señales son erráticas. Mantén el último rumbo conocido hasta cruzar la estación.
- Detección inversa (Reverse sensing): Ocurre si seleccionas un curso recíproco al que deberías volar. La aguja indicará en dirección opuesta a la corrección necesaria. Evítalo asegurando que el OBS y tu rumbo sean coherentes con la indicación TO/FROM.
La importancia vital de los radiales VOR en la aviación moderna
A pesar del auge de la navegación satelital (GPS), el sistema VOR y sus radiales conservan una importancia fundamental.
Navegación en ruta (en-route)

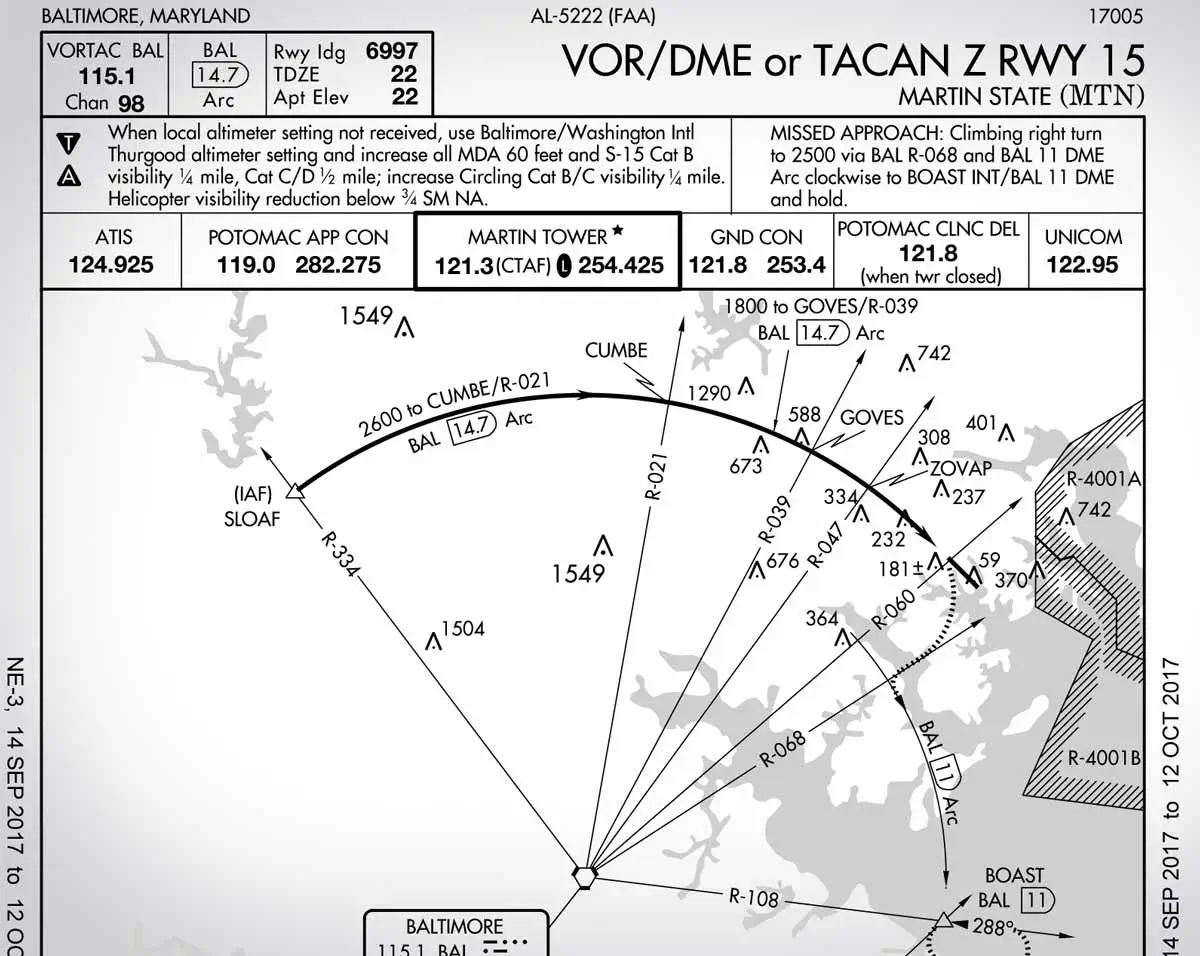

Los VOR definen “aerovías” o rutas aéreas que conectan diferentes regiones, detalladas en las cartas de navegación. Un vuelo entre dos ciudades, por ejemplo, podría seguir radiales de varios VORs.
Aproximaciones instrumentales
Los radiales VOR son la base de muchos procedimientos de aproximación por instrumentos (IAP), permitiendo aterrizajes seguros con baja visibilidad. Las autoridades de aviación civil supervisan estos procedimientos.
El VOR como respaldo del GPS
El GPS puede fallar. El VOR, independiente de satélites, es un respaldo robusto. Las autoridades aeronáuticas mantienen una red de estaciones VOR para garantizar alternativas de navegación.
Radiales en la formación como piloto privado (PPL)
El uso del VOR es un requisito fundamental para la licencia PPL en muchos lugares. Las escuelas de vuelo enseñan radionavegación VOR de forma teórica y práctica, evaluándose en los exámenes oficiales.
Conceptos amigos de los radiales
DME (Equipo medidor de distancia)
Muchas estaciones VOR tienen DME, que proporciona la distancia oblicua a la estación. Un radial VOR más una distancia DME permiten una fijación de posición precisa.
HSI (Indicador de situación horizontal)
El HSI es un instrumento más avanzado que integra información de rumbo y VOR, simplificando la navegación y reduciendo errores.
Clases de VOR y su alcance: No todos los faros iluminan igual
No todas las estaciones VOR son iguales; se clasifican según su potencia y propósito, lo que determina su alcance útil. Este alcance depende de la “línea de vista”, ya que las señales VHF viajan en línea recta y pueden ser bloqueadas por obstáculos como montañas. Por ello, a mayor altitud de la aeronave, mayor será el alcance de recepción del VOR.
Existen principalmente tres clases de VOR:
- VOR Terminal (TVOR): Diseñados para operar cerca de los aeropuertos, se utilizan para procedimientos de aproximación y salida. Suelen tener un alcance de hasta 25 millas náuticas y altitudes de servicio desde aproximadamente 1,000 pies hasta 12,000 pies sobre el nivel del terreno (AGL).
- VOR de Baja Altitud (LVOR): Utilizados para las aerovías de baja altitud. Generalmente ofrecen un alcance de unas 40 millas náuticas y cubren altitudes desde 1,000 pies hasta 18,000 pies AGL.
- VOR de Gran Altitud (HVOR): Proporcionan cobertura para aerovías tanto de baja como de alta altitud. Su alcance varía significativamente con la altitud de la aeronave: pueden alcanzar unas 40 millas náuticas a altitudes más bajas (por ejemplo, de 1,000 a 14,500 pies AGL), extenderse a 100 millas náuticas en altitudes intermedias (de 14,500 a 18,000 pies AGL), llegar a 130 millas náuticas en altitudes superiores (de 18,000 a 45,000 pies AGL), y luego reducirse a unas 100 millas náuticas en altitudes aún mayores (de 45,000 a 60,000 pies AGL).
Es crucial consultar siempre la documentación oficial de las autoridades de aviación civil correspondientes para obtener los datos precisos y actualizados de los VOR, ya que estos alcances y altitudes de servicio son estándar y pueden variar.
Conclusión: Los radiales, tus guías en los cielos
Comprender los radiales VOR es esencial para cualquier futuro piloto. Es aprender el “lenguaje” con el que el cielo te guía, una habilidad que, con estudio y práctica en las escuelas de vuelo, se volverá natural. No es solo un requisito, sino una base para la seguridad y eficiencia en vuelo.
¿Listo para dar el siguiente paso y entender a fondo cómo los radiales y otras herramientas de navegación te convertirán en un piloto seguro y competente? Busca recursos y escuelas de vuelo para comenzar tu formación aeronáutica.
Glosario rápido de términos VOR y radiales
- VOR (VHF Omnidirectional Range): Estación de radio terrestre para navegación aérea.
- Radial: Cada una de las 360 líneas de rumbo magnético desde un VOR.
- CDI (Course Deviation Indicator): Instrumento que muestra la posición lateral respecto al radial seleccionado.
- OBS (Omni Bearing Selector): Perilla para seleccionar el radial o curso deseado.
- TO/FROM: Indicador que muestra si el radial te lleva HACIA (TO) o DESDE (FROM) la estación VOR.
- DME (Distance Measuring Equipment): Equipo que mide la distancia a una estación terrestre.
- HSI (Horizontal Situation Indicator): Instrumento avanzado que combina información de rumbo y VOR/ILS.
- Cono de Confusión: Zona de señal VOR errática sobre la estación.
- Identificación VOR: Verificación de la estación VOR escuchando su código Morse.
